利用KubeStellar驾驭多集群Argo工作流的力量

在这篇文章中,我们将探索一种新颖的方法,将 Argo 工作流分布到多个 Kubernetes 集群中。

译自 Harnessing the Power of Multi-Cluster Argo Workflows with KubeStellar,作者 Paolo Dettori。

了解基础知识:Argo 工作流

Argo 工作流,一个开源的、容器原生的工作流引擎,专为 Kubernetes 设计。它是一个强大的工具,可编排多步骤任务、管理数据和资源依赖关系,并促进批处理、基础设施自动化和 ML 工作流。难怪 Argo 工作流已成为 Kubeflow Pipelines 等流行的云原生 AI/ML 项目的组成部分。

多集群工作流的必要性

但为什么要在多个集群上运行这些工作流?答案在于组织的独特需求。如今,大多数组织出于各种原因(包括环境隔离、帐户管理、数据主权和资源异构性)运营多个 Kubernetes 集群。

我在组织内探索的一个有趣场景是在多个 Kubernetes 集群中分布工作负载。这是一个常见问题:一些集群利用不足,而另一些集群则接近容量。显而易见的解决方案似乎是向集群添加更多工作节点,但这种方法有实际限制,尤其是在多区域和多地理位置场景中。

那么,当我们意识到需要多集群解决方案时会发生什么?这就是 KubeStellar 发挥作用的地方。

介绍 KubeStellar:一个改变游戏规则的人

KubeStellar,一个 CNCF 沙盒项目,是 Kubernetes 领域的游戏规则改变者。它简化了跨多个 Kubernetes 集群部署和配置应用程序,为用户提供类似于使用单个集群的无缝体验。使用 KubeStellar,用户可以定义绑定策略并使用标准 Kubernetes 工具部署工作负载,从而使多集群操作变得轻而易举。KubeStellar 提供了一个通用的平台,可容纳广泛的应用程序,从边缘计算到混合和多云环境中的人工智能和机器学习。KubeStellar 的核心是两个基本概念:

  • 工作负载定义空间 (WDS):这是一个用户友好的界面,旨在公开 Kubernetes API 服务器界面,允许用户提交和管理其工作负载。此外,它使用户能够设置绑定策略,以控制如何在系统中分配这些工作负载。
  • 清单和传输空间 (ITS):通过此功能,用户可以维护受管集群的清单,以编排在它们之间分配工作负载,确保它们在绑定策略中指定的位置交付和运行。

在讨论 Argo 工作流如何与 KubeStellar 配合工作之前,让我们快速概述一下工作流

详细了解工作流

Argo 工作流通过称为工作流的 Kubernetes 自定义资源进行定义和管理。此关键资源服务于两个主要功能:

定义工作流执行:在 Workflow spec结构中指定要执行的特定工作流步骤,该结构由 templatesentrypoint 的列表组成。entrypoint 指定要首先执行的初始模板或“main”函数。 存储工作流状态:随着工作流的执行,其实时状态保存在 Workflow 对象本身中,使其成为一个动态实体,既表示工作流定义又表示其实时状态。

工作流由 模板定义(可能包括容器、脚本或资源)和 模板调用(用于调用其他模板和控制执行流)组成。它们主要有两种类型:

  • Steps:按一系列顺序步骤或并行组定义任务,支持通过 when 子句进行条件执行。
  • DAG(有向无环图):将任务构建为依赖关系图,其中任务可以根据其依赖关系的完成情况并发运行。

集成 KubeStellar 的一个标志性功能是 spec.suspend 标志,使用户可以在发起工作流之前将其暂停。这项功能允许工作流通过 KubeStellar 与另一个集群同步,从而促进远程执行。

架构:KubeStellar 和 Argo 工作流

让我们探讨 KubeStellar 和 Argo 工作流在启用多集群工作流方面的协同作用。

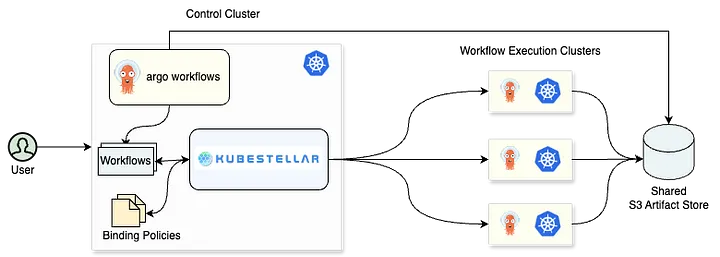

图 1:支持 KubeStellar 的多集群 Argo 工作流

图 1 说明了多集群 Argo 工作流的设置。主要组件包括:

  • Argo 工作流:安装在控制集群和多个工作流执行集群 (WEC) 上。
  • KubeStellar:安装在控制集群(以及在 WEC 上使用代理)后,它将工作流规范从控制集群同步到 WEC,并将状态从 WEC 同步到控制集群。
  • S3 工件存储:为所有 Argo 工作流实例提供通用存储。

KubeStellar 绑定策略定义工作负载与其目标执行集群之间的关联方式:

  • 工作负载:使用 objectSelectors 标识。
  • 集群:通过 clusterSelectors 分配。

在本文档中描述的设置中,工作流和集群由 标签选择器 标识。没有指定标签且未设置 suspend 标志的工作流在控制集群上执行。配置了 spec.suspend=true 且与绑定策略的标签匹配的工作流在远程集群上执行。

KubeStellar 控制器监视与策略标签匹配的对象。当在控制集群(也是 WDS)中创建匹配的对象时,控制器会将其打包到清单中,并通过 ITS 层将其传递到选定的 WEC。

不管 ITS 还是 KubeStellar 控制器,都确保从 WEC 到控制集群持续更新 Argo Workflow 的状态。为了实现无缝操作,有必要排除 spec.suspend 标志和某些从 Argo 传播到远程 Argo Workflow 实例的特定标签。在此,KubeStellar 的 CustomTransform 功能过滤了 WEC 耗尽同步之前工作负载对象内的用户定义字段。

我们现在来搭建一个开发环境来测试 Argo Workflows 和 KubeStellar 一起工作。

演示设置

确保您的环境满足 KubeStellar 的 先决条件。鉴于您将建立三个 kind 集群,因此在执行设置脚本之前,扩展您的 资源限制 非常重要。为了便于安装和配置与各种项目的集成,包括 Argo 工作流,KubeStellar 社区提供了 galaxy 存储库。您可以使用以下命令克隆存储库:

git clone https://github.com/kubestellar/galaxy

然后运行设置脚本。

cd galaxy/scripts/argo-wf
./install-all.sh

脚本执行以下操作:

  • 启动三个 kind 集群。
  • 在控制集群上安装 KubeStellar。
  • 将剩余两个集群注册到控制集群。
  • 设置一个 KubeStellar CustomTransform 来过滤掉 suspend 标志和 Argo 特定标签。
  • 在所有集群中部署 Argo 工作流。
  • 配置工作流执行集群以使用托管在控制集群上的共享 S3 (MinIO) 工件存储。

请耐心等待,因为脚本执行可能需要几分钟。完成后,脚本日志应显示 Argo 和 MinIO 的可访问 URL:

you can access the argo console at https://argo.localtest.me:9443
+ echo 'you can access the minio console at http://minio.localtest.me:9080'
you can access the minio console at http://minio.localtest.me:9080

运行您的第一个多集群场景

您现在可以运行您的第一个多集群 Argo 工作流。samples 目录包含一些工作流示例(您可以在 argo 项目 中找到更多示例)。让我们从运行一个“hello world”工作流开始:

apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
  generateName: hello-world-
  namespace: argo
  labels:
    workflows.argoproj.io/archive-strategy: "false"
    kubestellar.io/cluster: cluster1
  annotations:
    workflows.argoproj.io/description: |
      This is a simple hello world example.
spec:
  suspend: true
  entrypoint: whalesay
  templates:
  - name: whalesay
    container:
      image: docker/whalesay:latest
      command: [cowsay]
      args: ["hello world"]

请注意 spec.suspend 为 true,以及 kubestellar.io/cluster: cluster1。此标签与 samples/wf-binding-policy-cluster1.yaml 中的绑定策略匹配:

apiVersion: control.kubestellar.io/v1alpha1
kind: BindingPolicy
metadata:
  name: workflows-cluster1
spec:
  wantSingletonReportedState: true
  clusterSelectors:
  - matchLabels:
      name: cluster1
  downsync:
  - objectSelectors:
    - matchLabels:
        kubestellar.io/cluster: cluster1

要启动工作流,只需运行以下命令:

kubectl create -f samples/argo-wf1.yaml

我们可以运行以下命令来验证工作流正在运行,并且一个用于 hello-world 的 pod 已在 cluster1: 上启动:

$ kubectl get workflows -n argo
NAME                STATUS    AGE   MESSAGE
hello-world-f9kqn   Running   2s

$ kubectl get pods -n argo --context cluster1
NAME                                   READY   STATUS            RESTARTS   AGE
argo-server-788d77f579-8hxsv           1/1     Running           0          30m
hello-world-f9kqn                      0/2     PodInitializing   0          11s

工作流完成后,我们可以检查已完成状态:

$ kubectl get workflows -n argo
NAME                STATUS      AGE     MESSAGE
hello-world-f9kqn   Succeeded   4m23s

现在让我们尝试一个更复杂的示例:

kubectl create -f samples/dag-nested.yaml

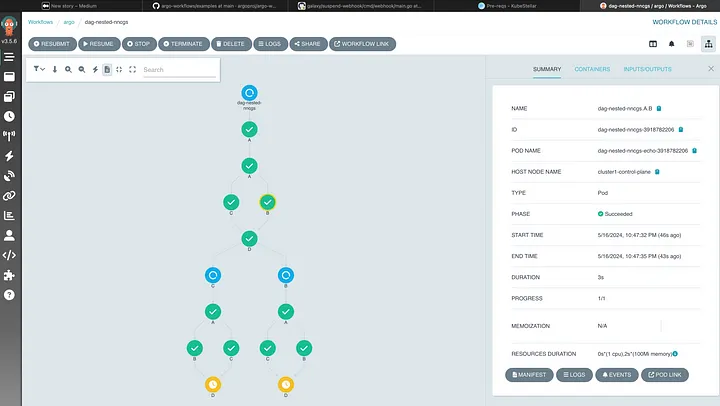

让我们使用 Argo Workflows UI 来检查此工作流的进度。使用浏览器打开 URL https://argo.localtest.me:9443/,你应该能够获取有关正在运行的工作流的大量详细信息:

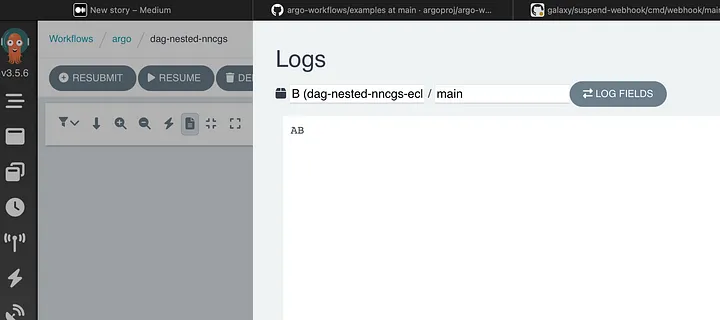

注意 HOST NODE NAME 显示 cluster1-control-plane,因为任务在 cluster1 中的节点上运行。单击日志按钮,甚至应该提供所选任务的日志:

结论

通过将 KubeStellar 与 Argo Workflows 集成,多集群编排变得既简化又透明,可以从单个界面查看。在这里,我们只接触了基本功能;KubeStellar 拥有丰富的用于管理和配置多集群工作负载的高级功能。

截至本文发布之时,我还致力于增强 KubeStellar,以支持 KubeFlow Pipelines,利用前面展示的 Argo Workflow 集成。有关更多详细信息和示例,请考虑浏览 kubestellar.io。如果我们的工作引起了你的共鸣,我们将不胜感激你的支持——请在 https://github.com/kubestellar/kubestellar 为我们的 GitHub 存储库加星。

请继续关注有关此项不断发展的工作的后续文章。
