本文将介绍用于调试 Kubernetes 集群中 DNS 请求流程的工具。本文还将涵盖不同的调试场景以及如何修复每个场景。
译自 How to debug DNS Request Flows in Kubernetes Clusters with Inspektor Gadget, CoreDNS plugin or Hubble，作者 Qasim Sarfraz Software Engineer。
这篇博客将介绍用于调试 Kubernetes 集群中 DNS 请求流的工具。我们还将介绍不同的调试场景以及如何修复每个场景。
这篇博客基于 Qasim Sarfraz 在 ContainerDays 2024 上的演讲。您可以在 Youtube 上观看完整版：Demystifying DNS: A Guide to Understanding and Debugging Request Flows in Kubernetes Clusters。
以下主题将涵盖：
- 理解 DNS 组件和请求流
- DNS 调试的挑战
- DNS 调试工具
- CoreDNS 日志插件
- Hubble
- Inspektor Gadget
- 调试场景
为了有效地调试 Kubernetes 集群中的 DNS 问题，了解 DNS 架构和请求流至关重要。集群中 DNS 请求涉及的典型组件包括：
- 应用 Pod
- 节点本地 DNS（可选）
- CoreDNS 服务和 Pod
- 上游 DNS 服务器
DNS 请求过程从应用 Pod 开始。从那里，请求可能会通过像 NodeLocal DNS 这样的缓存层，然后再到达 Kubernetes 中的 CoreDNS。如果请求的域名是外部域名，则 CoreDNS 将请求转发到上游 DNS 服务器。
由于隐藏的系统和整个集群的可见性有限，Kubernetes 中的 DNS 调试可能很复杂。像 tcpdump 这样的传统工具可以提供对请求流的洞察，但它们缺乏集群范围的聚合和 Kubernetes 特定的上下文，因此难以跨多个节点跟踪 DNS 请求。
有几种工具可用于有效地跟踪 Kubernetes 中的 DNS 请求流。
CoreDNS 日志插件 是内置的，需要最少的设置，并直接从 CoreDNS 记录 DNS 事务。它允许按域名和响应类别进行过滤，提供有关客户端 IP、查询 ID、响应代码和响应持续时间的信息。
这是一个示例输出：

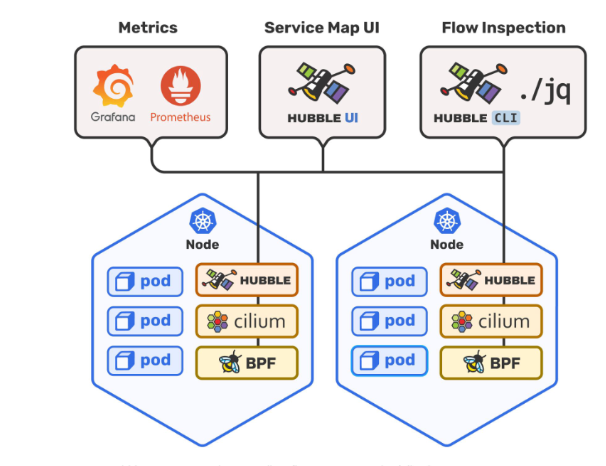

Hubble 为 Kubernetes 提供网络、服务和安全可观察性。它构建在 Cilium 和 eBPF 之上，并通过其 CLI 提供流检查功能，允许用户跨集群跟踪 DNS 请求。
在使用 Hubble 跟踪 DNS 请求流之前，您需要准备您的设置：
步骤 1: 安装具有第 7 层 (L7) 代理支持的 Cilium。按照 Cilium 的官方文档 在安装过程中启用 L7 代理支持。
步骤 2: 创建 Cilium 网络策略以启用 mypod 和 CoreDNS 的 DNS 流量。定义和应用允许 DNS 解析的流量的策略，并确保策略具有正确的标签以针对特定 Pod。请记住，网络策略默认情况下会阻止流量，因此请确认策略已配置为允许必要的流量。
步骤 3: 验证设置。确保所有必需的流量路径都已打开以进行可观察性目的。
步骤 4: 验证设置后，部署 Hubble CLI 以跟踪 DNS 请求流。您可以应用过滤器以专门关注 DNS 协议流量，CLI 将开始显示 DNS 请求、响应和相关元数据，从而提供对流量流的宝贵见解。

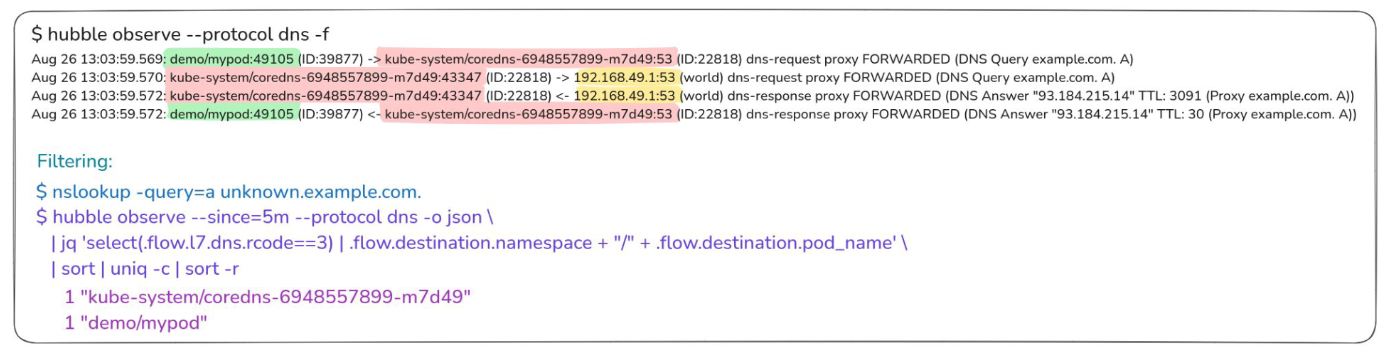

这是一个示例输出：
了解如何使用 jq 过滤特定的错误，这使得 Hubble 成为 DNS 故障排除的有力工具。
Inspektor Gadget 是我们将介绍的用于检查 Kubernetes 和 Linux 系统的最终工具集。Inspektor Gadget 的 DNS gadget 使用 eBPF（扩展 Berkeley 数据包过滤器）跟踪 DNS 请求和响应，允许丰富的操作系统级上下文和 Kubernetes 增强功能。您可以将其作为 DaemonSet 部署在 Kubernetes 中，并通过 kubectl gadget 插件与之交互，或者使用 kubectl 节点调试进行测试，无需安装。
更多信息，请访问 指南 和 源代码 获取 DNS gadget 的信息。
如何使用 Inspektor Gadget 调试应用程序 Pod:
步骤 1: 在您的 Kubernetes 集群上运行 DNS Gadget 要开始使用 Inspektor Gadget 调试应用程序 pod，请确保您拥有适用于您的 gadget 的相应 OCI 镜像，可以通过 Inspektor Gadget GitHub 容器注册表访问。您可以在artifacthub.io找到官方和社区发布的 gadget。
使用kubectl gadget命令来追踪应用程序 pod 的 DNS 请求。此命令针对您感兴趣的特定命名空间和 pod，允许您查看正在进行的 DNS 查询。
步骤 2: 分析初始输出

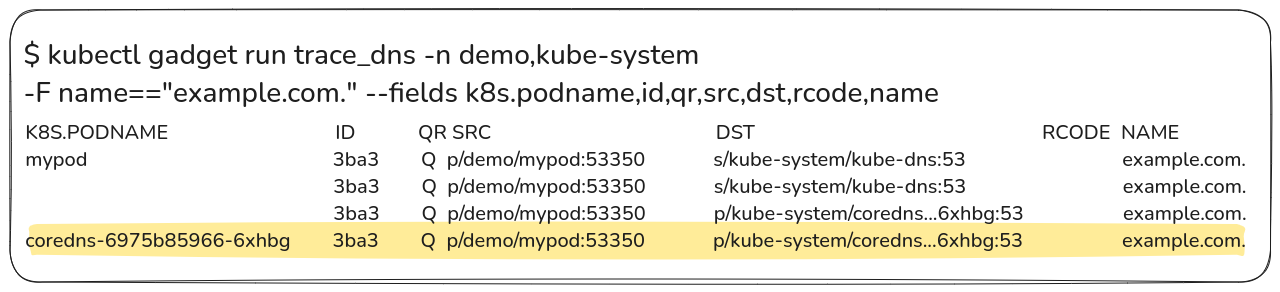

输出应如下所示：
输出将显示诸如 DNS 查询和响应之类的事件，以及完整的 Kubernetes 丰富数据，例如：
- 源：使用 Kubernetes 资源信息丰富的源 (mypod pod)。
- 目标：带有 Kubernetes 资源信息的目的地 (kube-dns 服务)。
- 查询信息和响应代码：DNS 查询的详细信息及其响应状态。
此简洁的视图提供了一种直接检查特定 pod 的 DNS 请求的方法。
步骤 3: 拓宽跟踪范围

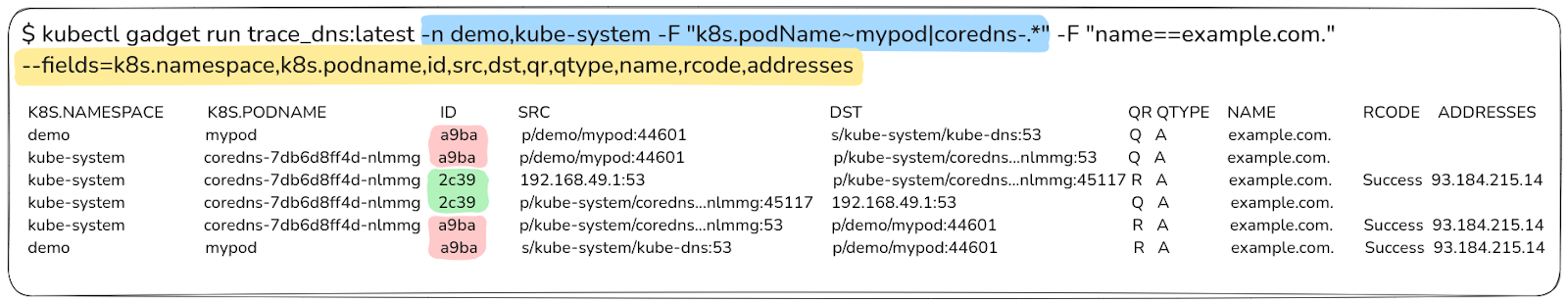

如果您想观察单个 pod 之外的 DNS 活动，并包含不同命名空间中的 DNS 请求，请调整命令中的过滤器。您可以按 pod 名称或命名空间进行过滤，这有助于隔离与特定组件或服务相关的问题。这种方法可以查看从 pod 发出并到达 CoreDNS (kube-dns) 组件的 DNS 查询。此外，因为它是一个外部名称 (example.com)，CoreDNS 通过创建一个新的请求 (ID=2c39) 将其转发到上游服务器 (192.168.49.1)，如下所示：
步骤 4: 扩展跟踪范围，超越 Pod 过滤器
通过删除特定的 pod 过滤器，您可以更广泛地查看集群内的网络交互，尤其是在节点上发生的情况。当诊断整个集群中发生的问题时，此更广泛的范围特别有用。

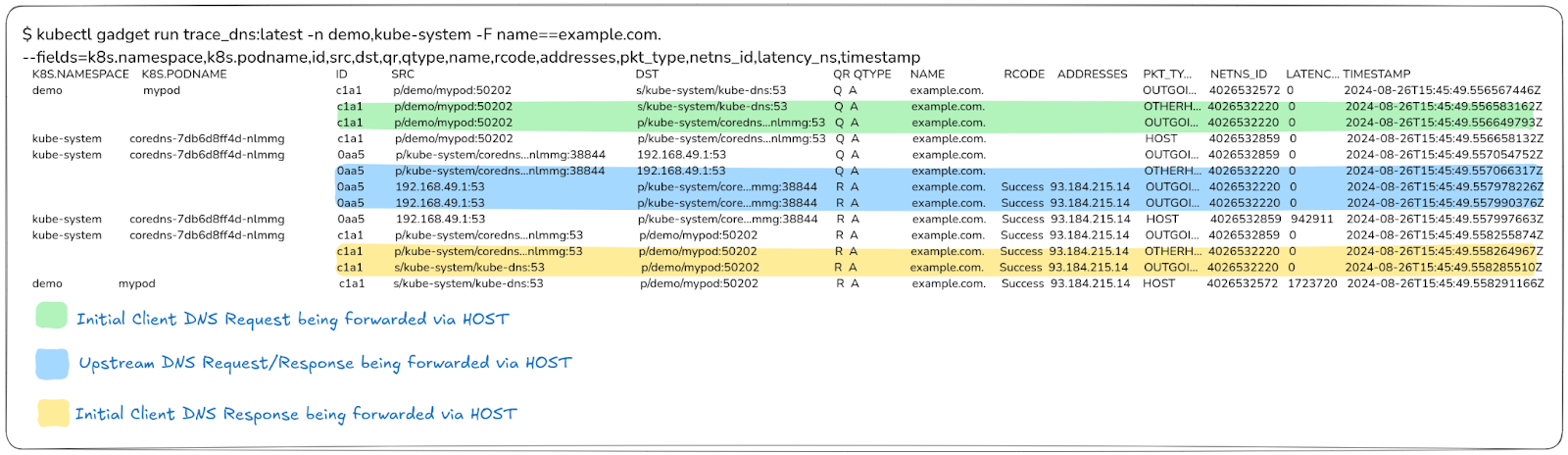

以下是预期输出的示例：
在此输出中，您可以看到所有没有增强的行，这些行反映了节点级别上请求的处理情况。
这些行显示了如何在主机上处理请求。您可以使用网络命名空间 ID (4026532220) 来确认操作正在主机级别发生，从而清晰地了解节点级别的处理过程。
此外，IP 转译 在这里至关重要：您可以观察 IP 表如何将 kube-dns 服务 IP 转换为特定的 CoreDNS pod。这确保了正确的路由，并有助于诊断节点基础设施中请求处理的潜在问题。
在下表中，您可以找到我们介绍的每个工具的主要功能：
| CoreDNS 日志插件 | Hubble | Inspektor Gadget |
|---|---|---|
| 非常适合初步检查，但其范围仅限于 CoreDNS。 | 提供带有增强功能和回顾性分析的请求流的简洁概述。 | 提供具有操作系统上下文和 Kubernetes 增强/过滤功能的丰富的 DNS 跟踪。 |
| 需要配置更改才能使用。 | 需要 Cilium CNI/特定的策略才能实现 L7 流可见性。 | 通过自定义 gadget 镜像进行扩展；不支持 TCP。 |
现在您已经熟悉了各种可用于 DNS 调试的工具，让我们探索一些实际的调试场景。如需亲身体验，您还可以观看带有详细步骤的实时演示。
在此场景中，我们将确保从 CoreDNS 到上游 DNS 服务器的请求按预期执行。您可以检查此文件中使用的脚本。
步骤 1: 确保 pod 正在生成 DNS 请求。
禁用 CoreDNS 中的任何缓存插件，以防止请求被缓存，这可能会掩盖对上游服务器查询的跟踪。编辑 CoreDNS Corefile 以删除或注释掉 cache 行。
重新启动 CoreDNS pod 以快速应用更改。
步骤 2: 部署一个测试 pod，该 pod 将 DNS 请求发送到诸如 example.com 和 unknown.example.com 之类的域名，以生成成功和错误请求的混合。
步骤 3: 运行 Inspektor Gadget。

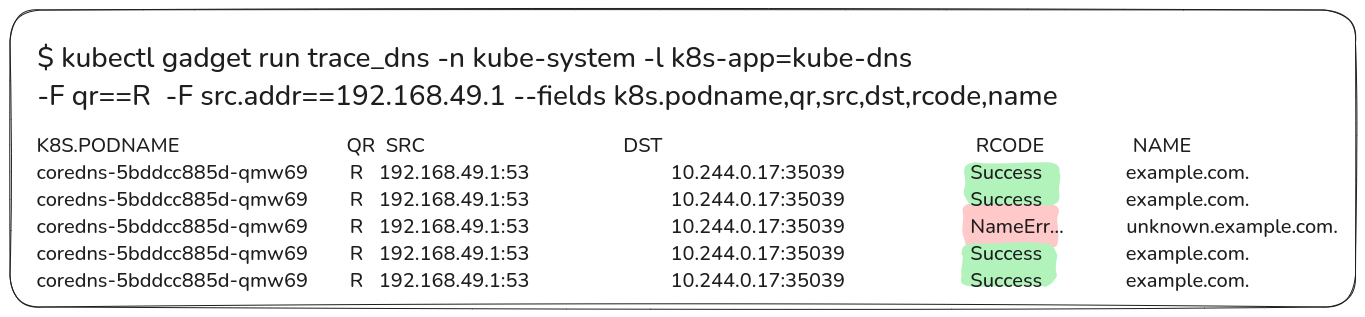

使用 DNS gadget 过滤和观察来自上游服务器的响应。关注 kube-system 命名空间和 CoreDNS pod，并注意响应代码。
步骤 4: 解读结果。
example.com 的成功响应表示正常运行，而 unknown.example.com 的 name error 响应表示错误。
指示未解析域的预期行为。
在本场景中，我们将确定网络中 DNS 请求失败的位置。作为参考，您可以使用此文件中使用的脚本。
步骤 1：故意创建故障。
为了模拟故障，请使用erratic插件修改 CoreDNS 配置以故意丢弃对example.com的请求。
编辑后，保存必要的更改并让它们生效，因为 CoreDNS Pod 会重启。
步骤 2：生成 DNS 请求。
使用测试 Pod 对example.com发起 DNS 查询，并使用 Inspektor Gadget 监控故障。
步骤 3：分析跟踪输出
跟踪应该显示请求过程，在 CoreDNS 处结束，而没有转发到上游服务器，从而确认丢弃。这表明 CoreDNS 处存在故意故障。
Kubernetes 中的 DNS 调试需要了解内部请求流程以及用于可观察性和跟踪的正确工具。在本博客中，我们介绍了三个关键工具——CoreDNS 日志插件、Hubble 和 Inspektor Gadget——它们可以帮助您更深入地了解请求的发生情况。我们还使用这些工具探讨了两个实际的调试场景。
有关更详细的指南，请观看 ContainerDays 的完整演讲：揭秘 DNS：Kubernetes 集群中请求流的理解和调试指南。
查看演示文稿的幻灯片。
