使用OTel Collector将来自多个来源的指标提取到Prometheus中

用OTel Collector搞定异构监控！统一OTLP、StatsD、Prometheus exporters等多源指标，通过receiver、processor标准化数据，再用remote write exporter推送到Prometheus，云原生可观测性起飞！

译自：Ingest Metrics from Multiple Sources into Prometheus with OTel Collector

作者：Sharad Regoti

在企业发展的早期，监控可能只是事后才考虑的事情。后来，随着系统的发展，不同的团队在项目需求的驱动下，采用了各种工具。后端团队采用了 StatsD，因为它很简单，可以将指标导入 Graphite。基础设施工程师依赖于 syslog 或 Nagios 检查。

后来，随着容器化的普及，另一个部门采用了 Prometheus 来监控微服务。快进到今天，最新的应用程序正在使用 OpenTelemetry (OTel) 工具进行构建，并通过 OpenTelemetry Protocol (OTLP) 发送指标数据。

这种监控的无序扩张变得难以为继。跨系统关联问题非常复杂，管理不同的系统和配置会耗尽资源。因此，需要进行标准化和整合，但删除现有的工具通常是不切实际的。如何在不增加更多复杂性的情况下，将这些不同的指标来源（StatsD、Prometheus exporters 和 OTLP）桥接到一个中央 Prometheus 系统中？

OTel Collector 应运而生。它充当一个强大的、与供应商无关的聚合层和协议转换器。我们将向您展示如何使用 OTel Collector 作为中央枢纽，无缝地从这些不同的来源提取指标，一致地处理它们，并将它们发送到 Prometheus，从而简化您的架构，并为统一的可观测性铺平道路。

前提条件

我们将使用 Docker 和 Docker compose：使用容器来运行 Prometheus、OTel Collector 和示例指标源。有关安装，请参阅本指南。

Prometheus 的基本理解： 熟悉 Prometheus 的概念，如抓取、指标格式和 Remote Write 会很有帮助。查看 Prometheus 入门研讨会以获取介绍。

OTel Collector 的基本理解： 了解接收器、处理器、导出器和 pipelines 很有用。如果您是新手，请查看官方 OTel Collector 文档。

异构监控环境的问题

异构监控环境在不断发展的组织中很常见，您的环境是新旧技术的混合体。

这是一个场景：

新服务： 您最新的微服务正在使用 OpenTelemetry 软件开发工具包 (SDK) 构建，使用 OTLP 发出指标，并使用一些中介将其发送到 Prometheus。
基础设施工具： 您有现有的工具或基础设施组件（例如使用 node-exporter 或 mysqld-exporter 等 exporters 的数据库或代理），它们以 Prometheus 格式在特定的 HTTP 端点上公开指标。
StatsD 发射器： 较旧的服务或特定工具正在使用 StatsD 协议通过用户数据报协议 (UDP) 将指标发送到 Graphite。

虽然每个组件都可能以某种方式被监控，但这种异构性会产生运营摩擦。如果没有中央聚合层，您将面临以下几个挑战：

Prometheus 需要为每个 exporter 和应用程序配置抓取。管理大量且动态的这些目标可能会变得具有挑战性。
复杂的 Prometheus 配置：
多条摄取路径： OTLP 数据可能需要专用的 OTLP-to-Prometheus 桥接或特定的接收器配置，具体取决于 Prometheus 是否直接支持它们。相比之下，每个基础设施工具（例如，MySQL、MongoDB）都需要自己的 exporter。
不一致的元数据： 来自不同来源的指标可能缺少标准识别标签（例如环境、集群或应用程序组），这使得关联数据和创建统一的仪表板变得困难。

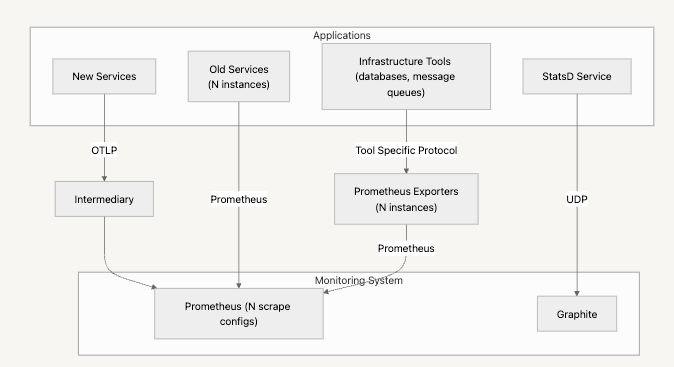

维护开销： 管理多个代理（例如 statsd_exporter，可能还有其他代理）和复杂的 Prometheus 抓取配置会增加运营负担。该图说明了多个路径和所需的潜在系统，以及直接加在 Prometheus 上的配置负担。

来源: Chronosphere

OTel Collector 解决方案：统一的采集点

OpenTelemetry Collector 充当遥测数据的“瑞士军刀”。通过将其部署在指标源和 Prometheus 之间，您可以简化架构。

以下是它在我们的场景中的工作方式：

接收器： Collector 配置了多个接收器：

OTLP 接收器：侦听来自新服务的 OTLP 指标（gRPC 和/或 HTTP）。
Prometheus 接收器：主动抓取旧版 Prometheus 导出器的 /metrics 端点。
Statsd 接收器：侦听 UDP 端口上的 StatsD 指标。

处理器： Collector 可以处理流经它的指标。一个关键用例是使用资源处理器等处理器添加标准元数据，以确保发送到 Prometheus 的所有指标都具有一致的标签（例如，environment=”production”，k8s_cluster=”main”）。

导出器： 然后，Collector 使用以下一种（或两种）方法将统一的处理后的指标导出到 Prometheus：

Prometheus Remote Write exporter：将指标直接推送到 Prometheus 的 remote write 端点。这使 Collector 与 Prometheus 的抓取周期分离。
Prometheus exporter：在 Collector 本身上公开一个新的/metrics 端点。此端点包含来自所有已配置接收器的聚合指标。然后，您可以配置 Prometheus 以仅从 Collector 抓取这单个端点。

这种方法将处理 Collector 中各种来源的复杂性集中化，从而使 Prometheus 可以专注于其核心优势：存储、查询 (PromQL) 和警报。

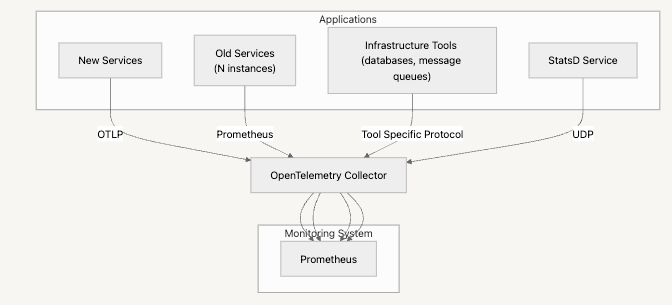

下图显示了 Collector 如何充当中心枢纽，从而简化了 Prometheus 的连接和配置。

来源: Chronosphere

使用 OpenTelemetry Collector 统一指标

来源: Chronosphere

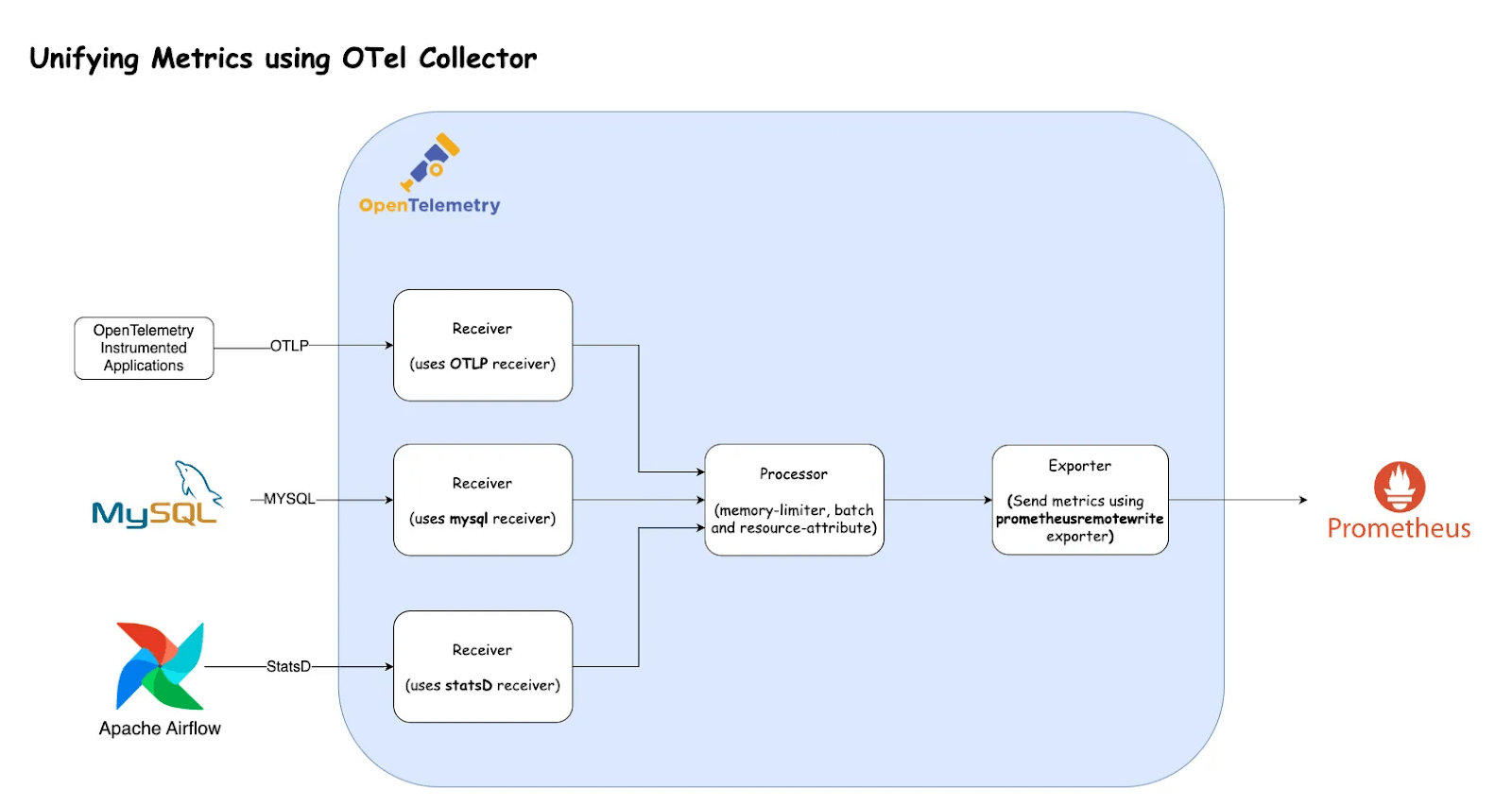

该图演示了 OpenTelemetry Collector 如何集中来自各种来源的指标采集。

左侧是一些示例，例如发送 OTLP 的现代应用程序、提供其特定指标的 MySQL 数据库以及发出 StatsD 数据的 Apache Airflow。每种不同的数据类型都流入 OTel Collector 中相应的专用接收器（分别为 OTLP、MySQL 和 StatsD 接收器）。

然后，这些指标通过通用处理器进行处理，这些处理器可以通过添加一致的资源属性（例如环境标签）并批量处理它们以提高效率来规范化数据。

最后，单个导出器（例如本示例中使用的 prometheusremotewrite exporter）将这些指标传输到您的中心 Prometheus 实例，从而大大简化了整体监控管道。

让我们使用 Docker Compose 将其转换为一个可用的设置。

配置 Fluent Bit 的说明

1. 创建您的目录。

打开您的终端并创建一个名为 otel-test 的目录：

mkdir otel-test && cd otel-test

2. 创建一个 Docker 网络。

运行命令：

docker network create opentelemetry-demo

3. 设置 MySQL。

创建一个名为 mysql.yml 的文件，其中包含以下内容：

services:
  mysql:
    image: mysql:8.0
    container_name: mysql
    environment:
      MYSQL_ROOT_PASSWORD: rootpass
      MYSQL_USER: otel
      MYSQL_PASSWORD: otelpass
      MYSQL_DATABASE: otel
    ports:
      - "3306:3306"
    networks:
      - opentelemetry-demo

networks:
  opentelemetry-demo:
    external: true

4. 设置 Apache Airflow。

创建一个名为 airflow.yml 的文件，其中包含以下内容：

services:
  airflow:
    image: apache/airflow:2.8.1-python3.10
    container_name: airflow
    environment:
      - AIRFLOW__METRICS__STATSD_ON=True
      - AIRFLOW__METRICS__STATSD_HOST=otel-collector
      - AIRFLOW__METRICS__STATSD_PORT=8125
      - AIRFLOW__CORE__EXECUTOR=SequentialExecutor
      - AIRFLOW__CORE__LOAD_EXAMPLES=False
    command: bash -c "airflow db init && airflow standalone"
    networks:
      - opentelemetry-demo

networks:
  opentelemetry-demo:
    external: true

5. 设置 OpenTelemetry instrumentation 的应用程序。 在你的终端中执行以下命令。这将创建两个文件：.env 和 otel-demo.yml。此设置使用了一个精简版的 otel-demo 仓库。

wget https://gist.githubusercontent.com/sharadregoti/6223a08ad3f52c7eee1b688aaff68c42/raw/d87e4dd0911bf0af45b33e9b3a0566d335d70efa/.env

6. 设置 Prometheus。 执行以下命令，在 prometheus 目录下创建 Prometheus 配置文件：

mkdir prometheus && cd prometheus && touch prometheus.yml

将以下内容复制到配置文件中：

global:
  scrape_interval:     15s
  evaluation_interval: 15s

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

导航到上一级目录（prometheus 目录之外），并创建一个名为 prometheus-compose.yml 的文件，内容如下：

services:
  prometheus:
    image: prom/prometheus:v2.53.4 # Use a recent version
    container_name: prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--web.enable-lifecycle' # Allows config reload
      - '--web.enable-remote-write-receiver' # Crucial for receiving remote write data
    volumes:
      - ./prometheus:/etc/prometheus
      - prometheus_data:/prometheus # Optional: Persist data
    ports:
      - "9090:9090"
    networks:
      - opentelemetry-demo

volumes:
  prometheus_data: {}

networks:
  opentelemetry-demo:
    external: true

7. 配置和设置 OpenTelemetry Collector。 执行以下命令，在 otel-collector 目录下创建 OTEL 配置文件：

mkdir otel-collector && cd otel-collector && touch otel-collector-config.yaml

将以下内容复制到配置文件中：

receivers:
  # 1. OTLP Receiver (for gRPC and HTTP)
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317
      http:
        endpoint: 0.0.0.0:4318

  # 2. Prometheus Receiver (to scrape existing exporters)
  prometheus:
    config:
      scrape_configs:
        - job_name: 'legacy-node-exporter'
          scrape_interval: 10s
          static_configs:
            - targets: ['node-exporter:9100']
          metric_relabel_configs:
            - source_labels: [__address__]
              target_label: collector_scraped_target

  # 3. StatsD Receiver
  statsd:
    endpoint: 0.0.0.0:8125 # Listen on UDP port 8125
    aggregation_interval: 10s # Aggregate stats over 10s before flushing
  mysql:
    endpoint: mysql:3306
    username: otel
    password: otelpass
    database: otel
    collection_interval: 10s
    initial_delay: 1s
    statement_events:
      digest_text_limit: 120
    time_limit: 24h
    limit: 250

processors:
  # Standard processors
  memory_limiter:
    check_interval: 1s
    limit_percentage: 75
    spike_limit_percentage: 25
  batch:
    send_batch_size: 8192
    timeout: 1s

  # Add common attributes/labels to all metrics passing through
  resource:
    attributes:
      - key: environment
        value: "development"
        action: insert # Add if not present
      - key: collector.instance.id
        value: "otel-collector-01"
        action: insert

exporters:
  # 1. Prometheus Remote Write Exporter
  # Pushes metrics TO Prometheus's remote write endpoint
  prometheusremotewrite:
    endpoint: "http://prometheus:9090/api/v1/write" # URL of Prometheus remote write endpoint
    resource_to_telemetry_conversion:
      enabled: true

service:
  pipelines:
    metrics:
      receivers: [otlp, prometheus, statsd, mysql]
      processors: [memory_limiter, resource, batch]
      exporters: [prometheusremotewrite]

导航到上一级目录（otel-collector 目录之外），并创建一个名为 otel-collector.yml 的文件，内容如下：

services:
  otel-collector:
    image: otel/opentelemetry-collector-contrib:0.123.0 # Use contrib for more receivers/exporters
    container_name: otel-collector
    command: ["--config=/etc/otelcol-contrib/otel-collector-config.yaml"]
    volumes:
      - ./otel-collector:/etc/otelcol-contrib
    ports:
      # Receivers
      - "4317:4317"   # OTLP gRPC receiver
      - "4318:4318"   # OTLP HTTP receiver
      - "8125:8125/udp" # StatsD receiver
      # Exporters
      - "8889:8889"   # Prometheus exporter (for Prometheus to scrape the collector)
      # Optional: Expose Collector's own metrics
      - "8888:8888"
    networks:
      - opentelemetry-demo

networks:
  opentelemetry-demo:
    external: true

8. 运行所有服务。 执行此命令：

docker compose \
  -f mysql.yml \
  -f airflow.yml \
  -f otel-demo.yml \
  -f prometheus-compose.yml \
  -f otel-collector.yml up -d

这将需要几分钟时间；请等待命令完成。 9. 在 Prometheus 中观察输出。 使用此 URL 在浏览器中打开 Prometheus：http://localhost:9090/graph，并在控制台中运行以下命令：

{environment="development"}

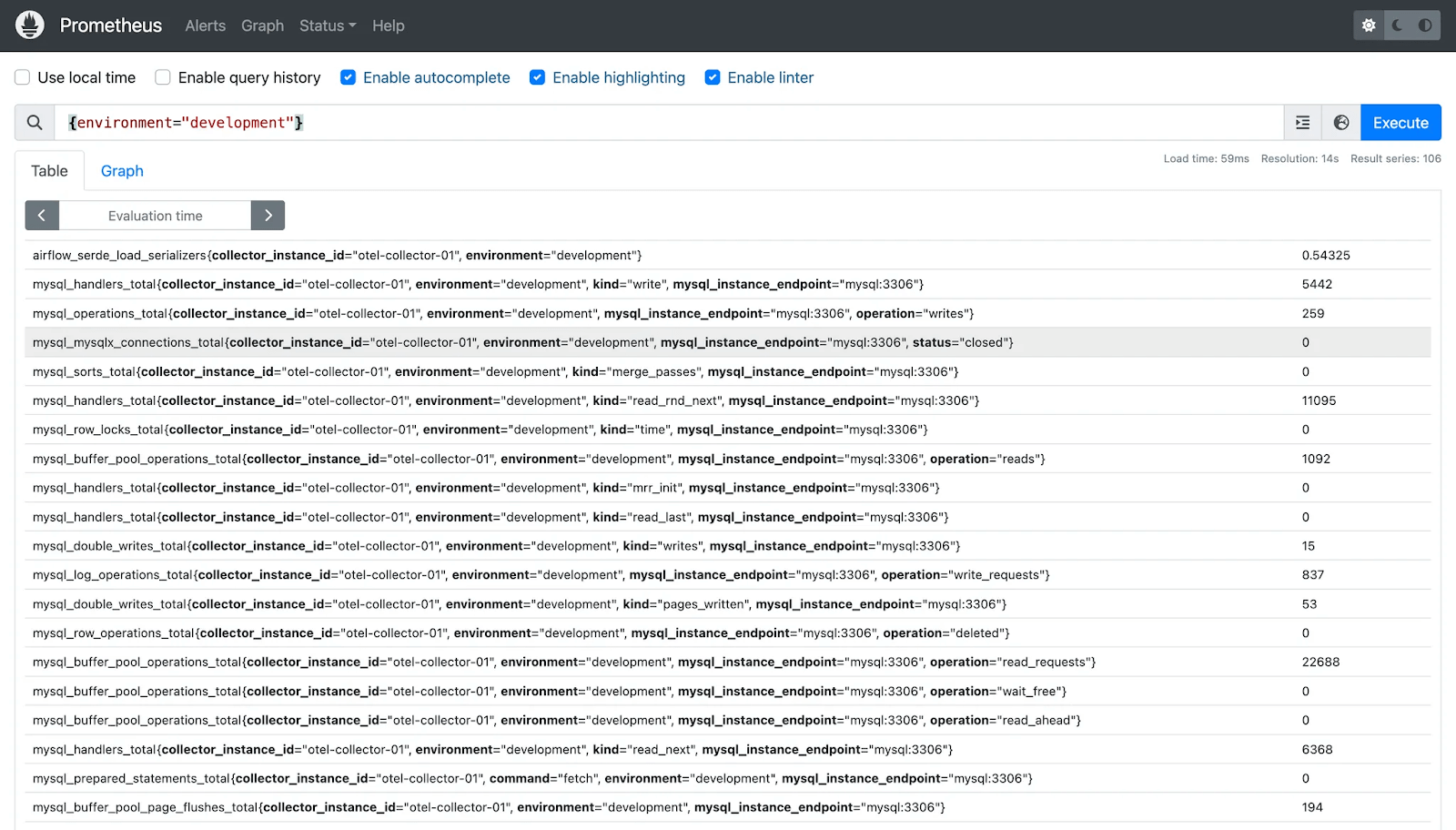

您应该看到类似于下图的输出。来源: Chronosphere 要查看更多结果，请尝试以下 Prometheus 查询。

12345 |
# To view "airflow" statsd metricsairflow# To view "mysql" metricsmysql |

10. 清理。

执行以下命令以删除所有容器：

123456 |
docker compose \ -f mysql.yml \ -f airflow.yml \ -f otel-demo.yml \ -f prometheus-compose.yml \ -f otel-collector.yml down && docker network rm opentelemetry-demo |

结论

OpenTelemetry Collector 帮助管理异构环境中的指标。通过充当中央聚合和处理层，它允许您：

简化 Prometheus 配置： 减少 Prometheus 需要管理的抓取目标和专用导出器的数量。
统一不同的指标源： 通过单个组件提取 OTLP、Prometheus 格式的指标和 StatsD（以及接收器支持的许多其他格式）。
确保一致性： 使用处理器应用标准标签和转换，以确保所有指标上的标准化元数据。
提供灵活性： 在通过 Prometheus Remote Write 推送指标或公开单个聚合抓取端点以供 Prometheus 拉取之间进行选择。

无论您是将应用程序迁移到 OpenTelemetry、集成遗留系统，还是只是处理复杂的指标源组合，OTel Collector 都提供了一个强大的解决方案来弥合可观测性堆栈中的差距。
